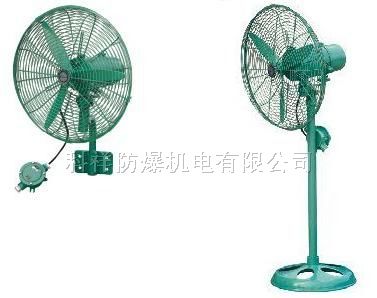

FB防爆摇头扇(落地式、壁式)
产品类别: 防爆摇头扇
产品名称: FB防爆摇头扇(落地式、壁式)
产品型号: FB-500,FB-600,FB0750
浏览次数: 4437
■  使用条件
1、       爆炸性气体混合物的级别为ⅡA、ⅡB级,温度组别为T1-T4组;
2、       海拔高度不超过1000米;
3、       环境温度-20℃~+40℃;
4、       相对湿度不大于95%(+25℃);
5、       无雨水侵袭,剧烈冲击和振动的地方;
6、       电源电压为220V/380V,50HZ;
■  结构特点
1、 风叶采用含镁量小于0.5%(重量比)的高强度铝合金制成。
2、 隔爆型三相异步电动机和隔爆型外壳有机座、前、后端盖组成,其材质采用高强度铸铁制成,机座与端盖的结合面为隔爆接合面,接合长度大于12.5mm,间隙小于0.2mm,端盖与轴组成的圆筒隔爆面,其隔爆长度大于12.5mm,间隙小于0.3mm,最大单边间隙小于0.2mm,最小单边间隙大于0.075mm。
3、 摇头机构由电动驱轮减速器,牵动连杆旋盘等零件运动来实现。旋盘上有三个螺孔,其分布位置位于旋盘中心,距旋盘中心15mm和旋盘中心22mm,用于调节摇头摆角,当连杆的一端接于旋盘中心,则不摇头,接于距旋盘中心15 mm处时,摇头摆角约为45°,接于距旋盘中心22 mm处时,摇头摆角约为90°。
4、 摇头扇有二种固定方式,一种为落地式,另一种为墙固式。落地式配立杆及底座,墙固式配墙上固定三角安装架。
■  使用及注意事项
1、   用户在使用时,装上风叶、网罩、立柱,底或墙固三脚架,连杆、旋盘,即已完成安装过程,电机及摇头机构的装配已在出厂前完成,用户无需再拆开,所有紧固螺钉、螺栓均为拧紧。


2、   使用时,电机电缆的一端接“G½”防爆接线盒,落地式风扇的接线盒固定在立柱上,墙固式风扇的接线盒由用户固定在就近风扇的墙壁上。
3、   接线盒的前级应配用三相防爆旋转开关或三相防爆插销。本公司均有供货,要货时请予以说明。
4、   通电后,如风扇出风向后,则立即关断电源,然后将风扇的三相电源线中的二根电线换接位置,即可是风扇出风向前。
5、   风扇与开关或传销接线时,必须断开前级电源。
6、   防爆电器的外壳的紧固件必须牢固拧紧。
7、   接地线是防止产生漏电火花,确保安全的重要措施,风扇的内外接地必须可靠接地。
8、   电机电源电线为三芯橡套电缆,电缆线的外径与电机、开关等电器电缆引入内的橡胶密封圈的孔径必须相符,以保证当拧紧、压紧螺母后,密封圈与电缆线,密封圈与机体局限性间无间隙,否则将失去防爆性能。
9、   风扇每运行一年后,应更换电机轴承的润滑脂,润滑脂牌号为ZL-3锂基润滑脂。
10、 当电机长期使用后,电机的噪声明显增大,说明电机轴承已磨损过限,应及时更换轴承,轴承型号为80204。
11、 电机重新装配时,隔爆面涂204-1防锈脂,注意保护隔爆面。
12、 由于防爆产品对外壳强度要求较高,一般自重较重,所以移动落地式风扇时,一定要搬动底座,切忌抓住其他部位移动,移动前必须切断电源。
13、 本产品在一年内(以发货之日算起)由于制造质量原因,而不能正常工作时,本公司免费修理,直到调换。但由于不按说明书正确使用,接错电线,引起电机烧坏,不属免费包修之列。由用户承担全部修理费用。
14、 感谢您喜欢并购买我们的风机,如果您有任何疑问,请别忘了跟我们联系,我们将以最大的热诚,给你最满意的服务。
