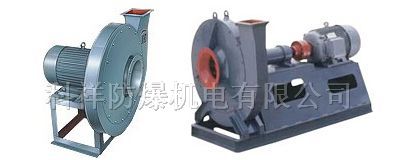

9-19高压离心通风机
产品类别: 普通离心风机
产品名称: 9-19高压离心通风机
产品型号:
浏览次数: 2757
风机的用途
9-19型高压离心风机,一般用于锻冶炉及高压强制通风,亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不含粘性物质之气体。介质温度一般不超过50℃(最高不超过80℃),介质中尘土及硬质颗粒物含量不大于150㎎/m³。

风机的型式
本风机为单吸入式,通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。
  本风机通常制成右旋和左旋两种型式,从电机一端正视,叶轮顺时针旋转者称右旋风机,以“右”表示;逆时针旋转者称左旋风机,以“左”表示。
  风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。
  风机的传动方式分为A式(№4~6.3)、D式和C式(№7.1~16)三种。
当上述机号、旋向、出风角度和传动方式不能满足您的需要时,我们有能力为您点菜设计,直至您满意为止。

风机的结构
  №4~6.3主要由叶轮、机壳、进风口、支架等组成;№7.1~16主要由叶轮、机壳、进风口、传动组等组成。
  叶轮:风机叶片为12片,风机叶片为16片。均属前向弯曲型。叶轮扩压器外缘最高圆周线速度不得超过140m/s。叶轮成型后经静、动平衡校正和超速运转实验,故运转平稳。
机壳:用普通钢板焊接成蜗壳形整体。
进风口:做成收敛式流型整体结构,用螺栓固定于前盖板上。
传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱整体结构,采用滚动轴承,用轴承润滑脂润滑。

风机的安装与使用

安装前:
应对风机各部件进行全面检查,机件是否完整,叶轮与机壳的旋转方向是

否一致,各部联接是否紧密,叶轮、主轴、轴承等主要机件有无损伤,传动组是否灵活等。

安装时:
注意检查机壳,壳内不应有掉入或遗留的工具或杂物。在一些结合面上为了防止生锈,减少拆卸困难,应涂上一层润滑脂或机械油。风机与地基结合面和风机与进出风管道联接和面应调整使之自然吻合,不得强行联接,更不许将管道重量加在风机各部件上,并注意保证风机的水平位置。

安装要求:
(1)     按图纸所示的位置与尺寸安装,为确保高效率,特别要保证进风口与叶轮的轴向和径向间隙尺寸。
(2)     安装后试拨传动组,检查是否有过紧或与固定部分刮蹭现象。
(3)     全部安装完毕,总检合格后,才能进行风机的试运转。
为了防止电机过载烧毁,在风机启动时,必须在无载荷(将进风阀门关闭,出风阀门稍开)的情况下进行,如情况良好,逐步开启阀门,直到规定的工况为止。在运转过程中应严格控制电流,不得超标。

机号
电动机型号
功率-转速
风量m³/h
风压Pa
4A
Y90L-2
2.2KW-2P
824-1264
3584-3579
Y100L-2
3KW-2P
1410-1704
3507-3253
4.5A
Y112M-2
4KW-2P
1174-2062
4603-4447
Y132S1-2
5.5KW-2P
2281-2504
4297-4112
5A
Y132S2-2
7.5KW-2P
1610-3166
5697-5323
Y160M1-2
11KW-2P
3488
5080
5.6A
Y160M1-2
11KW-2P
2262-3619
7182-7109
Y160L-2
18.5KW-2P
3996-4901
6954-6400
6.3A
Y160L-2
18.5KW-2P
3220-5153
9149-9055
Y200L1-2
30KW-2P
5690-6978
8857-8148
